Neben den selbst erdachten Projekten habe ich auch einige Schaltungen nachgebaut bzw. Bausätze aufgebaut. In vielen meiner Projekte greife ich in einer ersten Stufe auf diese Bausätze oder Eval-Boards zurück.
Die folgenden "Projekte" sind hier aufgeführt, um einen schnellen und bequemen Zugriff auf die Schaltpläne etc. zu haben.
Asuro
Asuro ist ein zweiachsiger Miniroboter. Er gab mir den Einstie in die Welt der Atmel Controller.

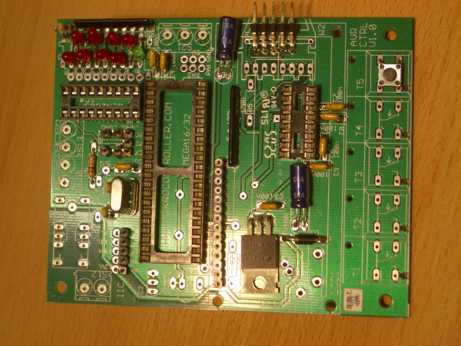

AVR-Ctrl
AVR-Ctrl ist ein AVR-Ebvalboard, welches sich grafisch Programmieren lässt. Details: http://www.mikrocontroller.com/de/avr-ctrl.php
AVR Dragon
Dank freundlicher Unterstüttzung der Firma Atmel bin ich seit neuestem Stolzer Besitzer eines AVR Dragon Boards. Dieses erlaubt Programmierung und JTAG-basiertes debuggen der Controller, bietet selber aber wenig Eval-Hardware. Vom Konzept her ok - muss man sich halt Eval-Beschaltung selber dranbasteln.
AVR-Evalboard

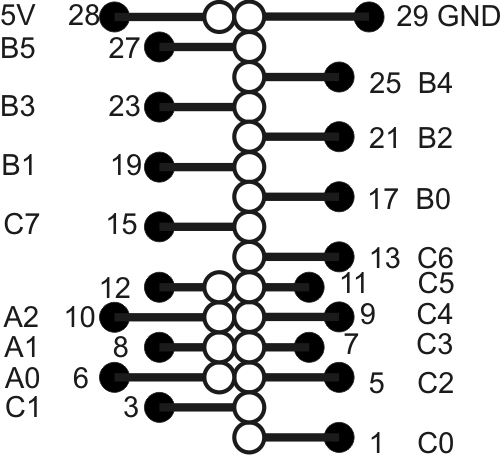

Bereits etwas älteres Evalboard von Pollin mit eienm ATmega 8535. Achtung: Nummerierung des Extension-Steckers ist ungewöhnlich (s. a. Adapterkarte).
Funk AVR-Evalboard
Dieses Evalboard erlaubt, neben dem Experimentieren mit den Funkmodulen von Pollin, auch die Programmierung etwas neuerer Atmels.
C-Control
Ein altes Schätzchen ;-). Ein Evalboard auf basis eines 68HC05, das sich über eine grafische Oberfläche (Kästchen für branch-if-equal, etc.) programmieren lässt. Von mir in ein Gehäuse gepackt und mit Trafo ausgestattet (sh. Projekt EasyHIL).
LC-Displaymodul
Displays haben mich schon immer interessiert. Dieses grafikfähige monochrom LCD 128 x 64 Auflösung war bei Pollin relativ preiswert zu beziehen und kann sowohl per PC betriebe werden, als auch durch eine MCU.
Netzteil KSG
Ein bei Pollin bezogener Bausatz eines simpelst Festspannungs-Netzteils für 5V und 12V. Einfach, aber gut. In ein Gehäuse gepackt mit 4 x 4mm-Buchsen, einpolig schaltendem Ein-/Ausschalter mit Kontrolleuchte.
- Layout und Stückliste
- Schaltplan: zu trivial
Trafo mit SI1 und SI2 netzseitig, BG1, C1, C2, SR1 (7805), C6 und SI3 bilden den 5V Pfad, BG2, C3, C4, SR2 (7812), C5 und SI4 bilden den 12V Pfad
- Gehäuse

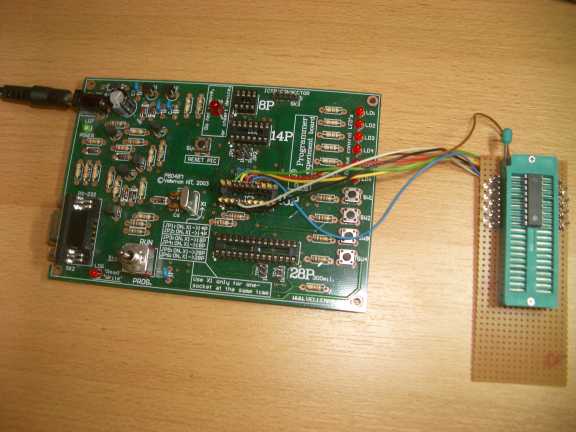

PIC-Programmer
Ein Evalboard zur Programmierung kleinerer PICs. Leider erwies sich das Evalboard als recht eingeschränkt, da u. a. keiner der Pins der Controller auf Stiftleisten geführt ist. Aus dieser Not heraus wurde eine Lösung geboren, bei der statt des PICs ein Gehäuse eingesetzt wird, das die für die Programmierung erforderlichen Signale per Kabel zu einer Platine führt.
|
