Meine bisherigen Ätzversuche liefen recht bescheiden ab. Ein Kollege gab mir den Tipp die Temperatur des Säurebads zu erhöhen. Nun wollte ich nicht gerade einen Pott mit Säure direkt auf dem heimischen Herd warm machen. Also stellte ich den Behälter mit der Säure in ein Wasserbad. Trotzdem dauert der Ätzvorgang noch etliche Minuten und während dessen kühlt das Wasserbad aus.
Um zuverlässige Ergebnisse erzielen zu können sollte also eine „Mini-Prozesssteuerung“ her, welche die Belichtungszeit und die Temperatur des Wasserbads regelt und ein akustisches Signal ausgibt, wenn der Ätzvorgang fertig sein sollte.
Als Controller wählte ich einen PIC16, den ich zusammen mit einem Velleman Evalkit erworben habe. Leider stellte sich die Programmierung als nicht so trivial dar, da (a) ich keine Lust Habe den Controller in Assembler zu programmieren und (b) ich den frei erhältliche CC5X Compiler nicht dazu bringen konnte Code zu erzeugen, der sich flashen ließe. Ich werde das Projekt bei Zeiten vielleicht umstellen auf einen Atmel-Controller.
Schaltung

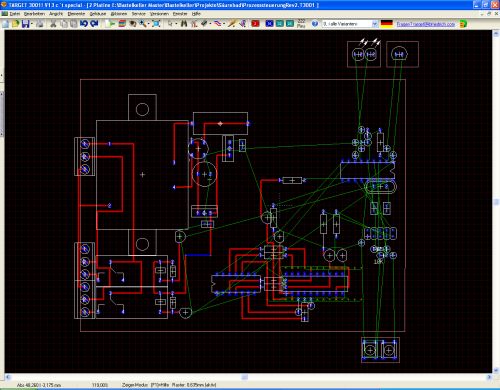

Die gesamte Schaltung (noch nicht vollstängdig gelayoutet!) als Target-Datei.

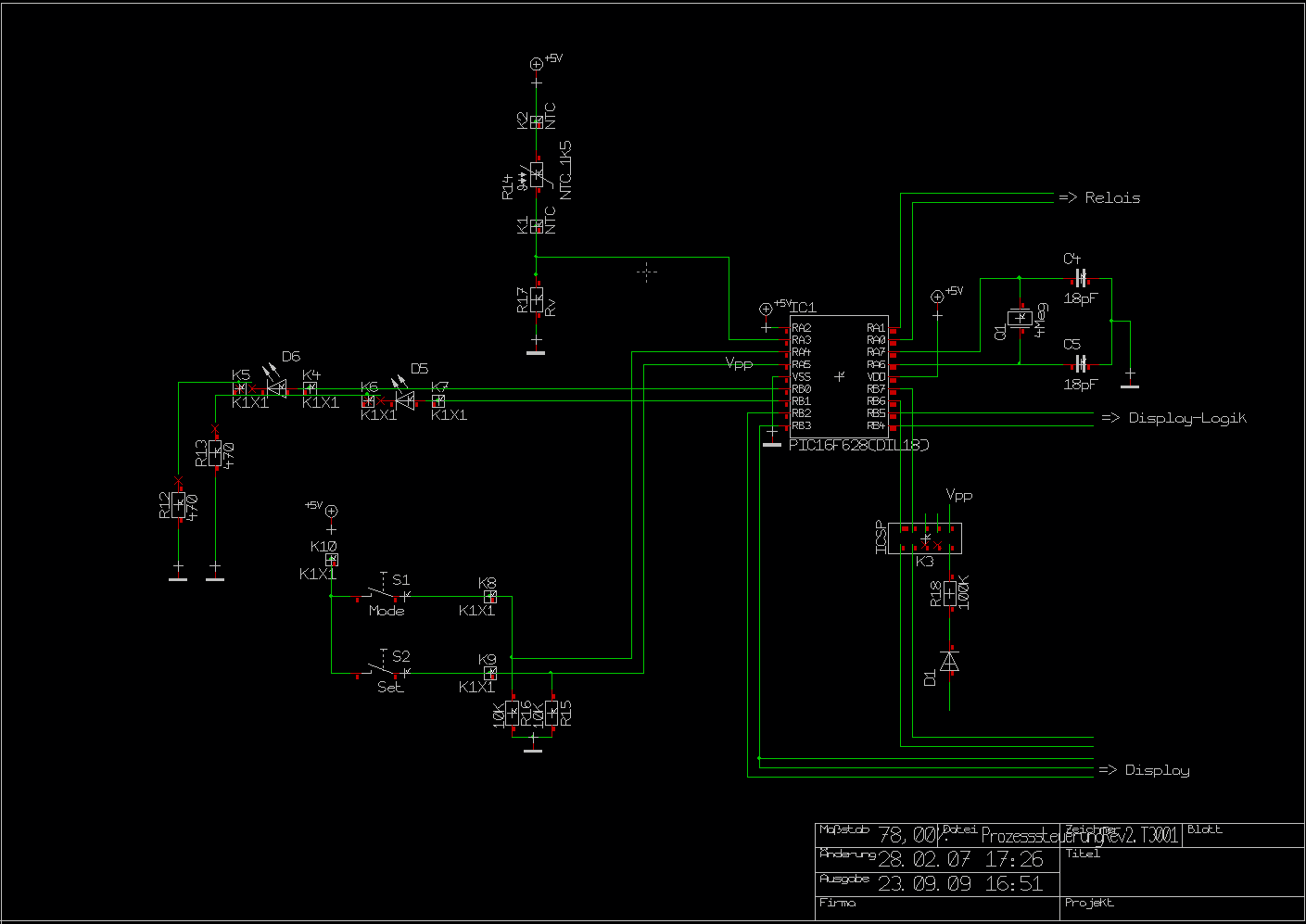

Die Schaltung besteht aus einem Controller (hier: PIC 16F, s. o.), der über einen NTC die Temperatur des Wasserbads misst.

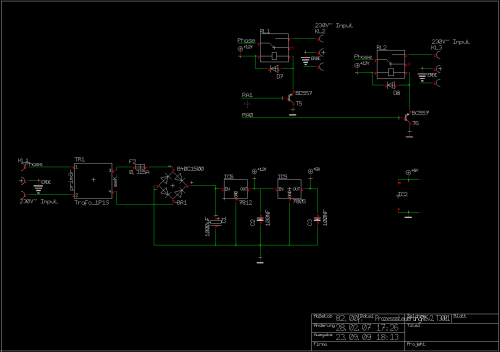

Abhängig davon schaltet er per Relais die UV-Lampe und die Heizplatte. Die Relais schalten jeweils einphasig die Netzspannung. Aus der Netzspannung wird per Trafo die Versorgungsspannung der Relais und der Schaltung erzeugt.

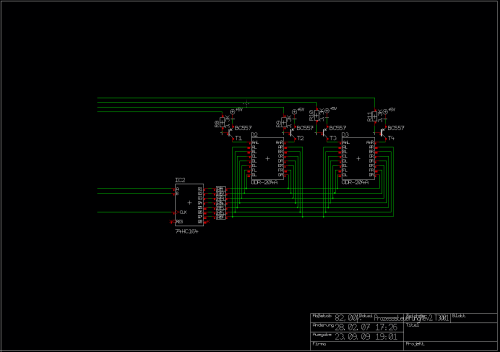

Auf einer 2 x 2-stelligen 7-Segmentanzeige wird die Restlaufzeit des Belichtungs- bzw. Ätzprozesses angezeigt.
Leider bin ich mit dem Layout noch nicht fertig - vielleicht kommt ja doch ein AVR2313 statt PIC16F824 rein.
ACHTUNG: in dieser Schaltung wird mit Netzspannung gearbeitet!
|
