"LEGOtronik" - hinter diesem Namen verbergen sich mehrere Kleinst-Schaltungen und das im wahrsten Sinne des Wortes. Die Idee ist, das Lego-Spielzeug meiner Kinder durch ein bisschen Elektronik aufzumotzen. Das ganze soll möglichst in den Lego-Bausteinen verschwinden, muss also besonders klein sein. SMD-Bausteine bieten natürlich einen besonderen Größenvorteil, aber da ich es noch nicht geschafft habe Platinen selber zu ätzen bin ich weiterhin auf Lochrasterplatinen angewiesen. Aus diesem Grund habe ich auch ausschließlich bedrahtete Bauteil verwendet.

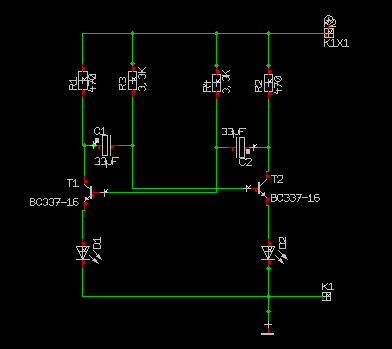

Dass Blinklicht (aus irgendeinem alten Elektor-Beitrag) sollte eigentlich in der Fahrgastzelle des unten dargestellten Trucks Platz finden - aber da kam der Berechtigte Einwand meines Sohnes, dass dann das Männchen nicht mehr mitfahren kann. Also in den unteren Teil des Fahrzeugs - bis jetzt habe ich aber noch nicht gewagt diesen "aufzubohren"...

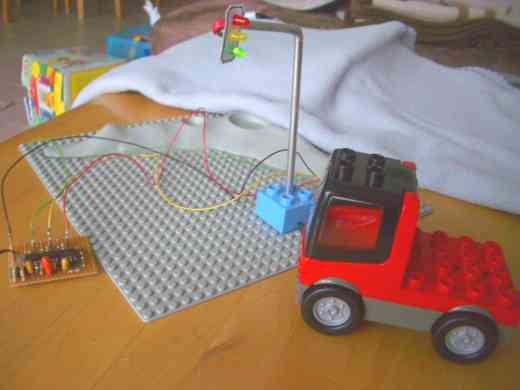

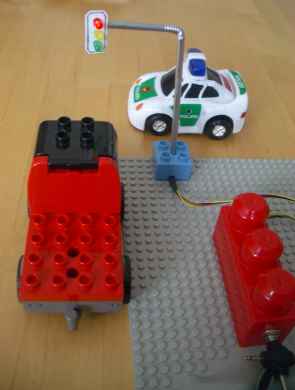

Die Ampelschaltung besteht aus zwei miteinander gekoppelten NE555-Timern. Die Schaltung entstand auf einem Blatt Papier - bei Gelegenheit werde ich sie mal digital nachzeichnen.

Noch in der Planung ist eine Lichtschranke, die bei Unterbrechung ein Geräuschmodul ansteuert...
