Die IR-Controlbox besteht aus zwei Teilen: dem "8-Kanal IR-Fernbedienungs-Bausatz IRK8" meines Lieblings-Elektronikshops Pollin und einer selbst entwickelten Relais-Karte.
Leider gibt es zu der Schaltung keine Unterlagen (mehr...) - war auch nicht der Rede wert. Im wesentlichen ein Trafo, Gleichrichter und Festspannungsregler zur Spannungsversorgung (überbrückt die Spannungsversorgung des IR-Fernbedienungsbausatzes) ein ULQ-Treiberbaustein und 8 mal Relais mit Freilaufdiode und (optional) LED.

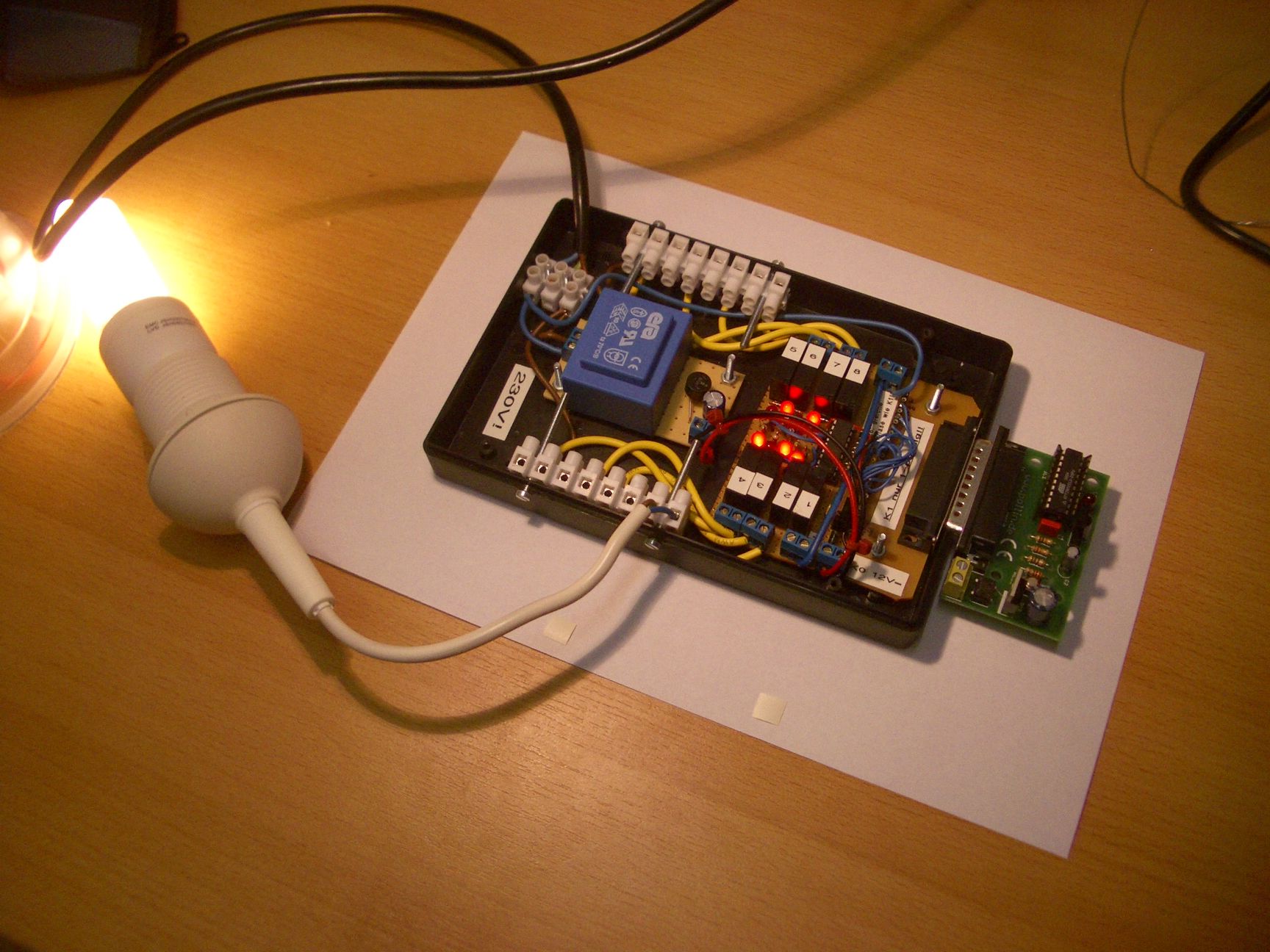

So ganz geheuer war mir der Umgang mit der Netzspannung nicht - daher der erste Versuch mit einem Leistungsarmen Verbraucher (7 W Energiesparlampe). Bei Nachbau: Vorsicht Netzspannung!!!
|
