Bei X-Boards handelt es sich nicht um eine bestimmte Schaltung, sondern um eine Sammlung von Schaltungen. Allen Schaltungen gemeinsam ist der Formfaktor und mindestens die Position und Form der Vcc und GND-Anschlüsse. Jede Schaltung stellt ein in sich geschlossene Funktionalität dar. Ein­gänge werden von links über gewinkelte Buchsenleisten zugeführt und Ausgänge von rechts über ge­winkelte Stiftleisten abgeführt. Die Anschlüsse Vcc (5V, oberste Reihe) und GND (unterste Reihe) sind jeweils von links nach rechts durch­geschliffen. Auf diese Weise lassen sich die Boards aneinan­der reihen und so zu komplexeren Schal­tungen verbinden.

Formfaktor: 40 mm x 50 mm entsprechend 1/8 Europa-Karte (14 x 19 Punkte im 2,54 mm Lochraster)

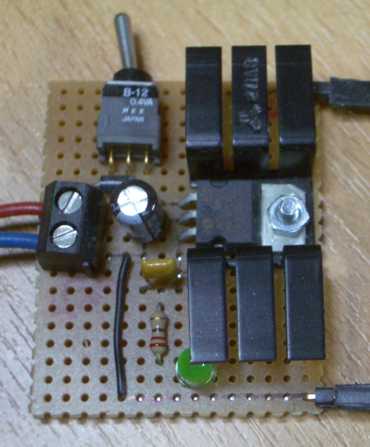

5V-Spannungswandler

kein Schaltplan vorhanden

kein Layout vorhanden

• Gleichspannung anschließbar per Schraubklemmen (keine Gleichrichtung)

• Verpolschutzdiode

• Ein- / Ausschalter schaltet 1-polig die Eingangsspannung

• Kontrolleuchte

• Kühlkörper; max. mit 1,0 A belastbar

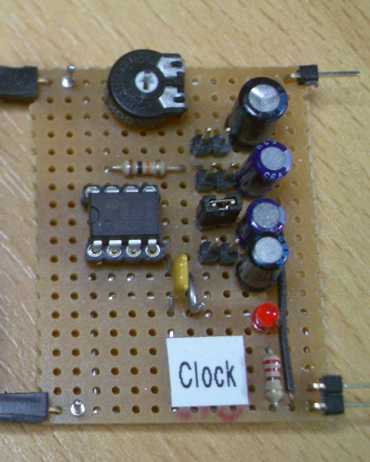

Taktgeber

kein Schaltplan vorhanden

kein Layout vorhanden

• Standardbeschaltung eines NE555 Bausteins

• Kondensator per Steckbrücke (Jumper) wählbar:

  • 4.7 µF

  • 10 µF

  • 22 µF

  • 47 µF

• Feineinstellung der Frequenz über Poti

• Kontrollleuchte

• Clock-Ausgang nahe GND; zur besseren Abschirmung mit GND verdrillen

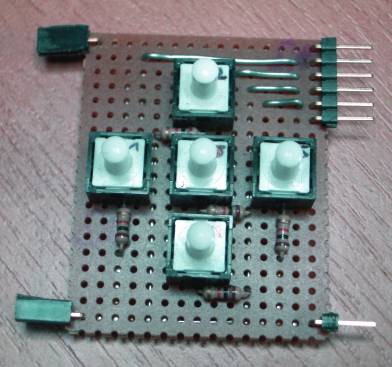

4-Wege-Taster

kein Schaltplan vorhanden

kein Layout vorhanden

• 5 Taster in kreuzförmiger Anordnung

• integrierte Pull-Down Widerstände

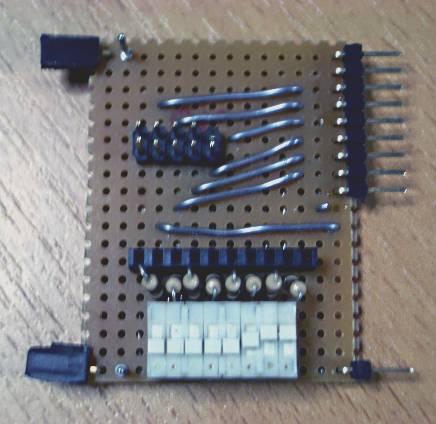

DIP-Schalter

kein Schaltplan vorhanden

kein Layout vorhanden

• 8-fach DIP-Schalter

• Pulldown-Widerstände (leider bei geöffnetem Schalter floatend)

• Zusatzfunktion: Konverter 2x5 Stiftleiste (z. B. Flachbandleitung an Sub-D9) auf 1x9 Stiftleiste

8-Bit Schieberegister

kein Bild vorhanden

kein Schaltplan vorhanden

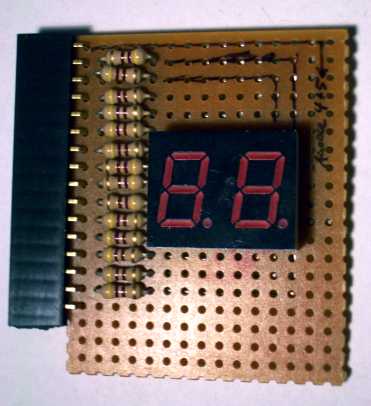

2-fach 7-Segmentanzeige

kein Schaltplan vorhanden

Patch-Feld

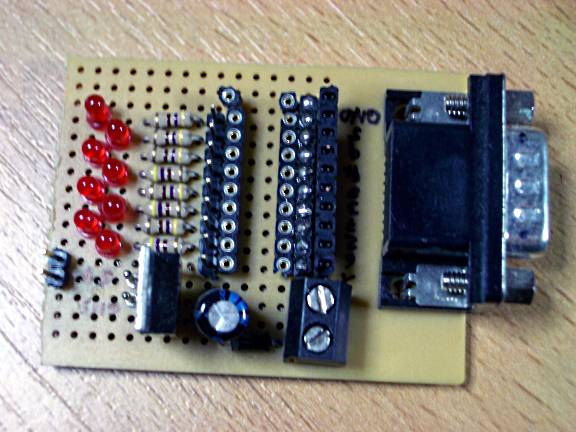

SubD-9

Bei diesem Modul handelt es sich genau genommen nicht um ein X-Board, da es weder den Formfaktor erfüllt, noch die Standardanschlüsse besitzt . Über die Stift- und Buchsenleisten lässt es sich dennoch gut mit den anderen X-Boards kombinieren.

kein Schaltplan vorhanden

kein Layout vorhanden

• führt SubD9-Stiftleiste auf 1x10 (Kontakte 1 – 9 und Shield) Stift- und Buchsenleiste

• integrierter 5V Spannungregler mit Schraubklemmen

• Steckplatz für ULN2803 Treiberbaustein, so dass über SubD Lasten bis 500 mA pro Kanal geschaltet werden können

• Kontrollleuchten optional zuschaltbar
